Устройство септика из бетонных колец

Если с канализацией в городской черте все понятно, то как быть с ее обустройством в частном секторе или на дачном участке? К счастью, решение есть. Можно построить септик. При этом изготовлен он может быть из различных материалов. А устройство септика из бетонных колец считается одной из самых популярных технологий создания этого сооружения.

Конструкция и принцип действия

Септик – сооружение, предназначенное для очистки канализационных стоков, которые образуются в результате использования ванны, стиральной машины, посудомойки и, конечно, туалета. Он представляет собой конструкцию, созданную из нескольких резервуаров, соединенных трубами на определенной высоте таким образом, чтобы вода, попавшая в септик, могла перетекать из одной камеры в другую. Обычно это сооружение имеет две или три камеры – их количество часто зависит от объемов стока. При этом, как правило, одна из секций септика – это фильтрационный колодец, где происходит дополнительный процесс очистки и вывод жидкости в окружающую среду.

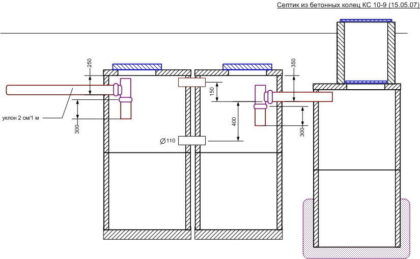

Схема устройства септика из бетонных колец

Принцип действия трехкамерного септика таков: сточная вода, поступая по сливной канализационной трубе, попадает в первую камеру, где происходит первичный этап очистки – крупные включенияпо законам гравитации начинают оседать на дно емкости. Далее, по мере наполнения камеры, частично очищенная вода проходит по расположенной на определенном уровне трубе (но находящейся ниже, чем труба вводная) в следующую камеру – отстойник вторичный. Там она дополнительно отстаивается, часть более легких частиц также успевает осесть на дно.

Анаэробные бактерии

Третья камера – это фильтрационный колодец, у которого, в отличие от двух предыдущих, дно не герметичное, а сквозное, но засыпанное песком и щебнем. Жидкость начинает просачиваться и уходить в грунт, дополнительно очищаясь в этом слое. Такой септик в откачке, можно сказать, не нуждается, так как вода самостоятельно уходит в почвенные слои. Но все же раз в несколько лет из него нужно удалять отложившийся на дне осадок. Для этого вызывают машины ассенизаторов.

Септик из двух отсеков работает по такому же принципу, только вода после первой камеры сразу попадает в дренажный колодец и уходит в грунт. Кстати, почвенная доочистка может производиться и на полях фильтрации либо при помощи биофильтров, а не только в фильтрующих колодцах.

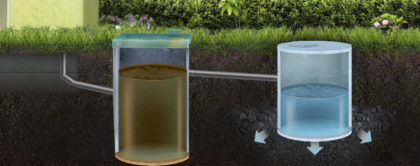

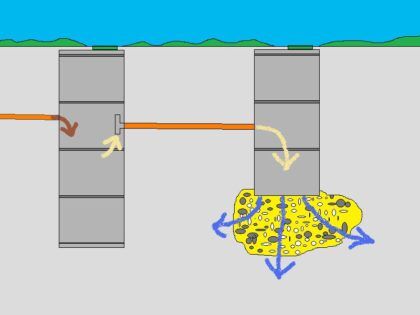

Схема двухкамерного септика из бетонных колец

Чем хороши септики из бетонных колец

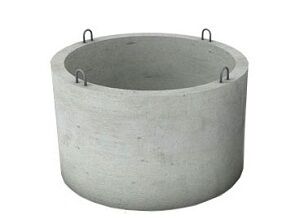

Один из самых распространенных и недорогих способов устройства септика своими руками – это изготовление его из бетонных колец. Такие кольца бывают разных размеров, а также могут иметь дополнительные параметры – определенную толщину, наличие отверстий в стенках и т. д. В дополнение к этим изделиям выпускаются также круглые днища и крышки, в которых предусмотрено отверстие для установки люка.

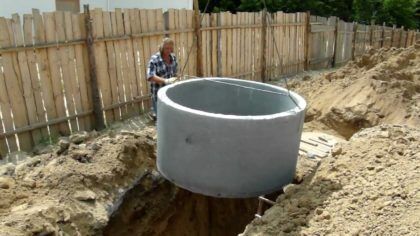

У бетонных колец много преимуществ

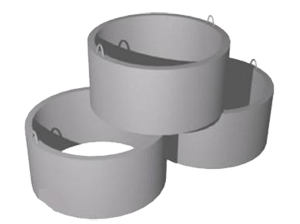

Таблица. Виды колец из бетона.

Вид	Характеристика
Вспомогательные	Такие кольца называют еще доборными. Они используются только в тех ситуациях, когда кольца стандартных параметров не подходят. Такие конструкции выполняются на заказ.
Железобетонные	Идеальны для использования при монтаже колодцев и других различных коммуникаций. Например, из них отлично получаются дренажные колодцы, водопроводные каналы, газопроводы и другие.
Стеновые	Из таких колец при строительстве септика может быть сформирована горловина. Применяются для изготовления верхней части любых видов коммуникаций и колодцев.
Другие виды	Сборные, закрытые с дном, с перекрытиями, с замком и т. д.

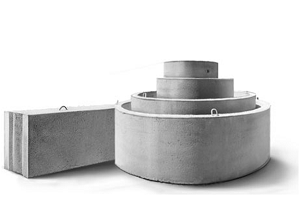

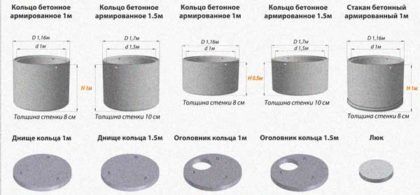

Виды и размеры бетонных колец

Септик из бетонных колец – проверенная временем конструкция. Но при монтаже придется изрядно попотеть. Скорее всего для установки колец в подготовленный для септика котлован придется вызывать специальную технику – автокран. Самостоятельно такие конструкции передвигать очень тяжело – они имеют немалый вес. Есть, конечно, варианты установки и вкапывания железобетонных колец в грунт без использования техники, но проблема заключается в том, что само кольцо, тем не менее, довольно хрупкое. Уронив такой элемент даже с небольшой высоты, его легко расколоть.

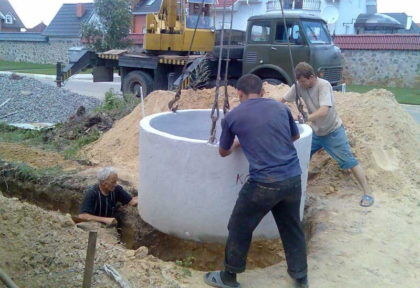

Кольцо опускается с помощью спецтехники

Минусом использования бетонных колец в качестве основы для септика является и необходимость большого пространства. На маленьком участке такую конструкцию реализовать с соблюдением всех правил и норм вряд ли получится. Также при строительстве септика из бетонных колец большое внимание нужно уделить герметизации швов и соединений. «Как происходит заливка септика из бетона своими руками, вы можете посмотреть в нашей статье». Достоинства септика из железобетонных колец заключаются в следующем:

эти конструкции не боятся воздействия агрессивных химических веществ, которые попадают в водосток. Да и сама по себе сточная вода имеет далеко не самый безобидный состав;
такой септик не будет бояться перепадов температур;
сооружение отлично справится с неожиданным поступлением большого объема воды.

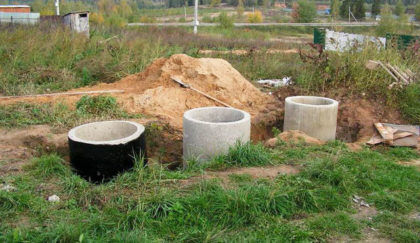

Монтаж септика из ЖБ колец

Рассчитываем размеры

Расчет размеров будущей конструкции – немаловажный момент проектирования сооружения. От этого будет напрямую зависеть параметры занимаемого пространства, а также количество необходимых материалов. Первым делом производится подсчет именно объемов септика, зависящий от объемов сточных вод, который, в свою очередь, зависит от водопотребления. В среднем, человек использует около 200 л воды в течение дня. Значит, в сутки семья из трех человек потратит 600 литров. Однако септик по нормам должен быть в три раза большим объемом. Значит, должен вместить в себя не менее 1800 м³ жидкости.

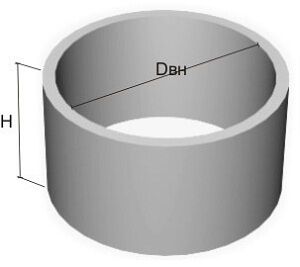

Теперь предстоит произвести расчеты внутреннего объема одного бетонного кольца. Проще выяснить его при помощи формулы объема цилиндра. Это V = 3,14*D³*H/4, где Н – высота конструкции, D – ее внутренний диаметр, а V – нужный для дальнейших расчетов объем. Допустим, кольцо имеет диаметр 1 м. Тогда его объем будет равен 0, 79 м³. При этом высоту кольца можно не измерять – это величина стандартная и равна 1 м. Хотя иногда в продаже есть кольца высотой 0,9 м. Доборные кольца могут иметь и вовсе небольшие габариты.

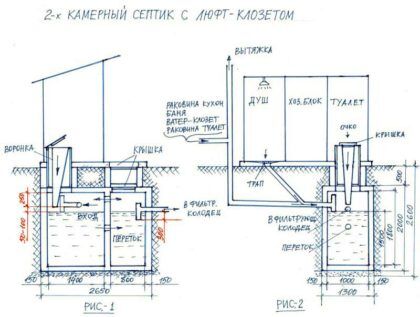

Септик двухкамерный, подведен к туалету

Исходя из вышеописанных расчетов, можно вывести и количество колец, которое необходимо приобрести. Таким образом, на одну секцию септика понадобится 3 кольца. Для строительства сооружения из трех камер потребуется 9 железобетонных колец.

Кольца, которые продаются в магазинах, имею обычно стандартные размеры и могут быть разного диаметра – 70, 100, 120, 150, 200 см. Если канализация будет строиться для дома, где проживает много людей, то лучше использовать конструкции с диаметром не менее 100 см. Для маленьких семей можно приобретать кольца на 70 см. Чем больше кольцо, тем оно тяжелее, а потому для монтажа септика из изделий 100 см и более диаметром однозначно придется вызывать автокран, так как масса этих колец варьирует в пределах 700-900 кг.

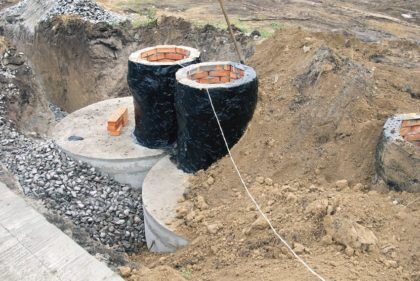

Пример обустройства бетонного септика своими руками

Калькулятор расчета объема септика

Выбираем место

Прежде чем приступить к строительству септика, понадобится выбрать правильное место для расположения очистной конструкции. Обязательно нужно учитывать расстояния до важных объектов на участке. Например, септик не может находиться ближе, чем в 5 м от жилого дома. От забора соседей его нужно отдалить не менее чем на 2 м, а ближайший водозабор (например, колодец, где берется чистая питьевая вода) не может быть ближе 30 м.

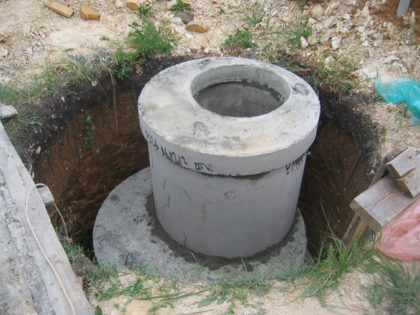

Септик из бетонных колец

Для септика, предполагающего наличие системы почвенной доочистки, важно учесть близость залегания грунтовых вод. Если водоносные слои находятся близко к поверхности земли, то сбрасывать стоки в окружающую среду нельзя – необходимо будет обустроить бак для их сбора. К счастью, воду, которая прошла очистку в септике, можно использовать для полива огорода и сада.

Для строительства септика выбирается место в низине участка, которое должно быть ниже по уровню, чем жилой дом, чтобы удалось соблюсти необходимый наклон канализационных труб (в среднем, 2 см на 1 пог. м). Также учитывается и то, что колодцы септика не ставятся вплотную друг к дружке – между ними должно быть расстояние не менее 20-25 см.

Строим септик из бетонных колец

Как построить септик из бетонных колец самостоятельно? Об этом расскажет инструкция.

Шаг 1. Первым делом на выбранном участке выкапывается достаточно большой котлован. Он формируется сразу под все резервуары септика, будь их два или три – не важно. Работы можно производить вручную или с привлечением специальной техники. Грунт со дна можно поднимать на лебедке, укладывая его в ведра и устанавливая их на доску, к которой привязаны канаты. Все стенки котлована сразу же выравниваются.

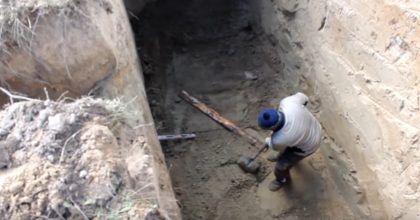

Рытье котлована

Шаг 2. Дно котлована выравнивается. Затем сверху опускается дно первого колодца.

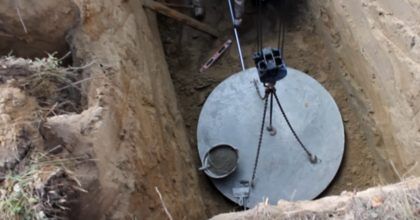

Дно первого колодца

Шаг 3. По краю дно промазывается цементным раствором для сцепки с кольцом – именно на него и будет ставиться первое кольцо.

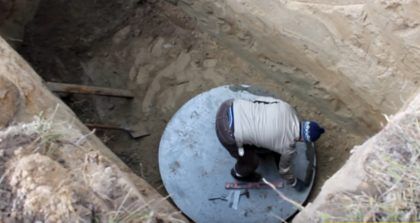

По краю дно промазывается цементным раствором

Шаг 4. В котлован опускается первое кольцо и аккуратно устанавливается на круглое дно. Там, где цементный раствор «сел» неплотно, добавляется еще его небольшое количество.

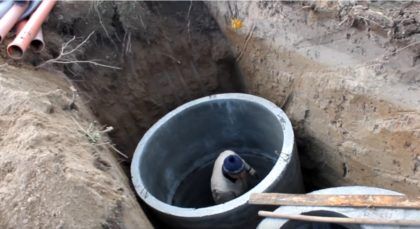

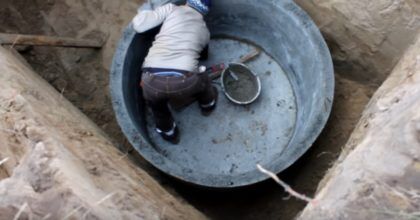

Первое кольцо опущено

Шаг 5. Верхний край борта установленного кольца промазывается также слоем цемента. Сверху устанавливается второе кольцо. Швы тщательно заделываются цементным раствором.

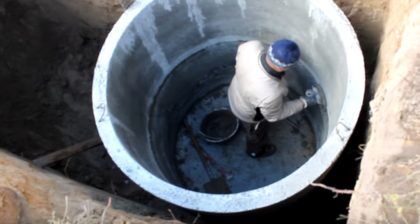

Второе кольцо септика

Шаг 6. Сверху на второе кольцо, также на слой цемента, устанавливается плита перекрытия, сразу же имеющая отверстие для люка.

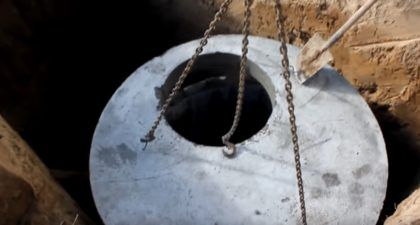

Установка плиты

Шаг 7. Монтируется второй отсек септика – фильтрационный колодец. Здесь на дно бетонная плита не укладывается. Кольцо из бетона просто опускается на ровную поверхность.

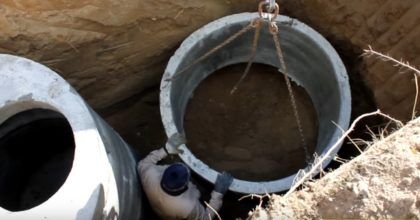

Монтаж второго отсека септика

Шаг 8. Дно фильтрационного колодца засыпается щебнем, который затем разравнивается.

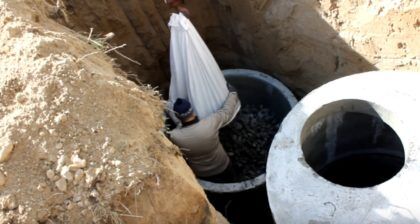

Дно колодца засыпается щебнем

Шаг 9. Верхний борт кольца промазывается бетонным раствором, опускается второе кольцо. Швы промазываются раствором дополнительно. Колодец также сверху закрывается плитой перекрытия.

Второе кольцо

Шаг 10. Соединяются трубы. Посадочные места тройника смазываются смазкой, чтобы трубы аккуратно надевались.

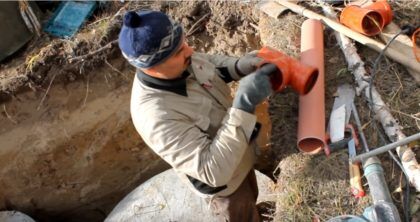

Использование смазки

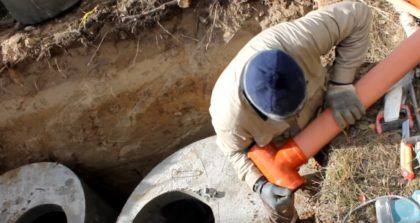

Соединение тройника с трубой

Шаг 11. Септик и фильтрационный колодец соединяются между собой трубами через специальные отверстия. Зазоры между ними и стенками бетонных колец промазываются раствором.

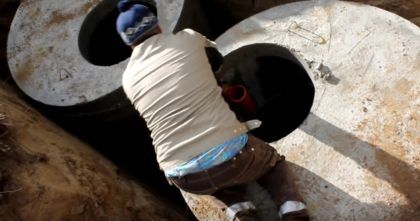

Соединение первой камеры с фильтрационным колодцем

Шаг 12. На перекрытия устанавливаются кольца меньшего диаметра. Все стыки промазываются цементным раствором.

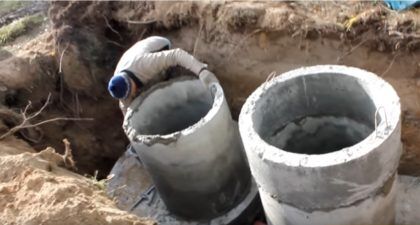

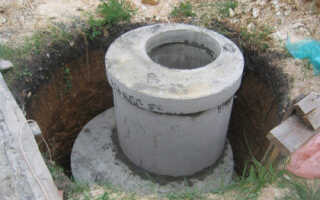

На перекрытия устанавливаются кольца меньшего диаметра

Шаг 13. Устанавливаются колодезные крышки на кольца меньшего диаметра.

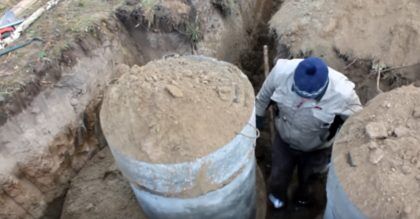

Колодезные крышки

Шаг 14. Производится подводка канализационной трубы от дома к септику. Она укладывается в траншею на песчаную подушку.

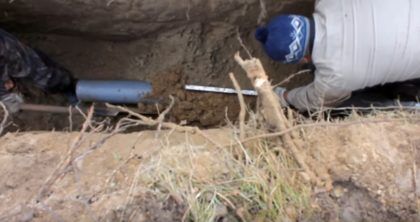

Прокладка канализационной трубы

Шаг 15. Котлован засыпается грунтом.

Засыпка септика

Цены на бетонные кольца

~~бетонные кольца для колодца~~

Видео – Септик из бетонных колец

Вентиляция

Септик – это «дом» для различных микроорганизмов, которые в процессе переработки органических веществ-загрязнителей выделяют в окружающую среду сероводород и метан, очень дурно пахнущие. Если для канализации не будет предусмотрена какая-хоть какая-то вентиляция, то в сливной трубе может образоваться вакуум, который будет заполняться этими газами. И все эти ароматы из септика отправятся по трубам прямо в дом. Можно представить, к чему это приводит.

«Как правильно закопать септик, вы можете посмотреть на нашей статье» Для того чтобы избежать этого, на самом септике, а также и в доме монтируется система вентиляции. Труба из жилых помещений выводится на крышу, а подключается как можно ближе к сантехническим приборам. Трубы для водоснабжения читайте в нашей статье.

Правильный способ установки септика

Вот таким образом можно создать на своем участке септик из бетонных колец – один из лучших вариантов локальных очистных сооружений. Такая установка будет служить верой и правдой долгие годы, особенно при соблюдении всех норм и правил эксплуатации.
