Редкий дачный домик возможно подключить к централизованной канализации, но от привычных городских удобств отказываться не хочется, да и загрязнять почву не стоит, ведь стоки в итоге повлияют на качество урожая и здоровье его потребителей. По этой причине даже для небольшого дома с минимальным количеством санитарного оборудования лучше продумать систему канализации. К тому же сделать это можно самостоятельно.

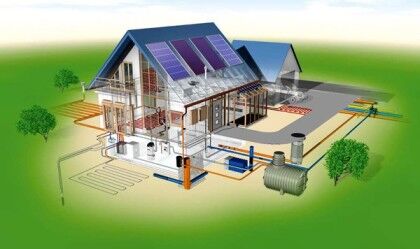

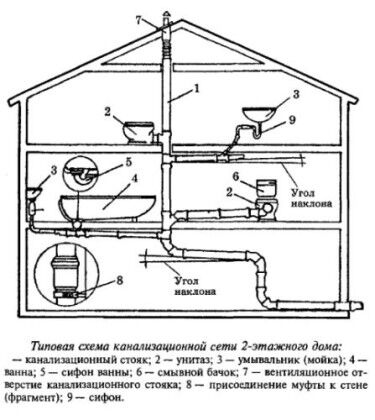

Как выглядит схема дачной канализации?

Даже самые простые системы отведения и утилизации стоков требуют составления проекта, который поможет избежать ошибок, правильно закупить необходимые материалы и окончательно понять, сможете ли вы справиться со всеми работами самостоятельно.

Нужно начертить схему в масштабе с указанием всех расстояний, а на ней отобразить все элементы внутренней и внешней канализационной сети:

• вид и размещение санитарного оборудования и других источников стоков, например, бани;
• весь путь внутренней разводки;
• точку выхода канализации из дома;
• маршрут внешней магистрали;
• вид оборудования для утилизации стоков и его расположение на участке.

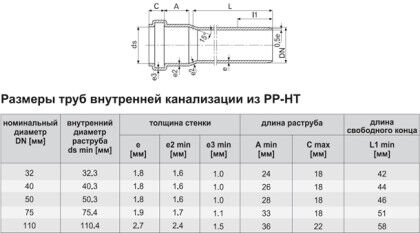

В проекте также должны быть отмечены диаметры трубопроводов и материал, из которого они изготовлены, способ прокладки разводки и некоторые другие нюансы как для внутренней, так и для наружной сети.

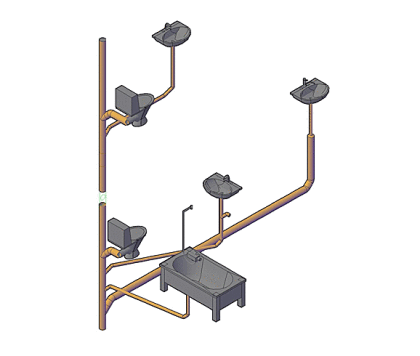

Внутренняя канализационная разводка

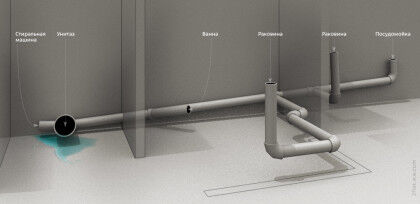

Разводка канализации в частном доме своими руками представляет собой систему горизонтальных трубопроводов, идущих от санитарного оборудования к вертикальной трубе – стояку. Последний соединяется с магистралью, выводящей стоки наружу.

Именно с прокладки всех трубопроводов и подключения их к сантехнике начинается процесс монтажа водоотведения и утилизации сточных вод. Оптимальный вариант – проведение этих работ еще на этапе строительства дома, что бывает не всегда. Но в небольшом доме вполне можно провести простые канализационные сети уже тогда, когда в нем живут люди. Как сделать септик из покрышек своими руками, Вы жете прочитать в нашей статье.

В любом случае необходимо соблюдать некоторые правила и учитывать нюансы монтажа.

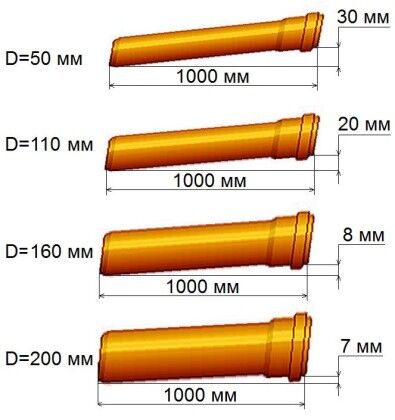

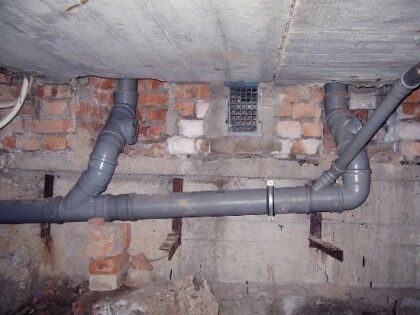

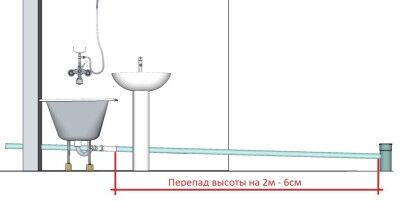

1.​ Чаще всего стоки отводятся от санитарного оборудования самотеком, тем более в простом дачном домике. По этой причине все трубы должны быть проложены с соблюдением определенного уклона:

• для труб диаметром в 50 мм – 30 мм на каждый погонный метр;
• 100 -110 мм – 20 мм;
• 150 мм – 8 мм.

И недостаточные, и чрезмерные углы наклона приводят к засорению труб.

Уклон	Прибор	Расстояние между центральным сливом и сифоном без вентиляции, см	Диаметр труб для систем слива, мм
Ванна	1:30	100-130	40
Душ	1:48	150-170	40
Унитаз	1:20	до 600	100
Раковина	1:12	0-80	40
Биде	1:20	70-100	30-40
Мойка	1:36	130-150	30-40
Ванна, мойка, душ (слив комбинированный)	1:48	170-230	50
Центральный стояк			100
Отводы от этого стояка			65-75

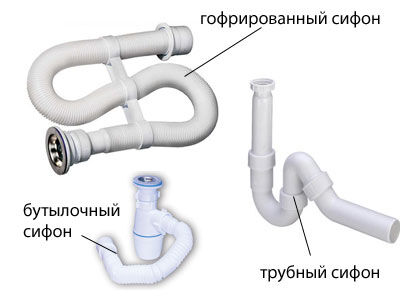

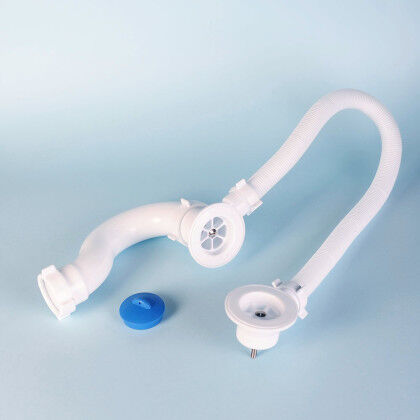

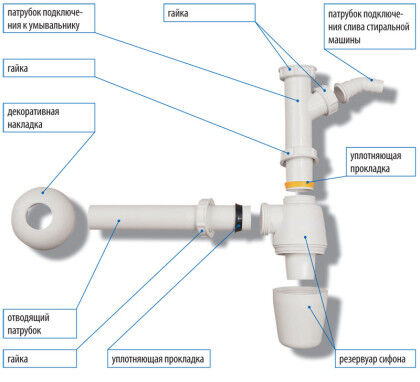

2.​ Между трубопроводом, отводящим стоки от санитарного оборудования, и самой сантехникой необходимо установить гидрозатвор или сифон. Это изгиб, в котором задерживается вода, препятствующая проникновению запахов из канализационной сети в помещение. Унитаз оборудован сифоном.

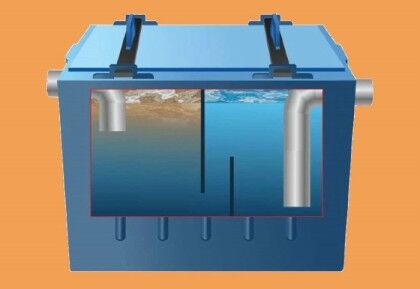

3.​ Возле слива кухонной раковины стоит установить уловитель жира.

4.​ Диаметр труб, идущих от умывальника, душевой кабинки, раковины может составлять от 50 до 80 мм. Унитаз должен подключаться к стояку через трубу длиной не более метра и диаметром 10 см.

5.​ Унитаз нужно располагать в самой низкой точке горизонтальной разводки на этаже.

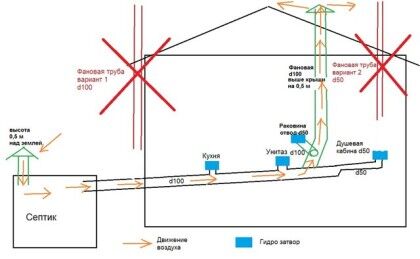

6.​ Внутренние дачные канализационные системы нуждаются в вентиляции, которая осуществляется при помощи выведения стояка над кровлей. Вертикальную трубу можно обрезать и в помещении, но тогда на ее верхнюю точку необходимо установить обратный клапан.

Все это надо учесть еще на этапе планирования. Важно также определиться с видом канализации:

• внутренняя разводка прокладывается в штробах в стене или в полу;
• наружная – крепится к поверхности стены при помощи специальных хомутов.

Весь процесс монтажа включает в себя несколько этапов.

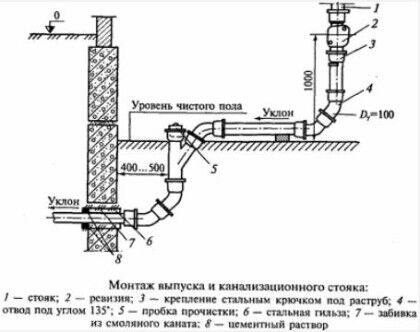

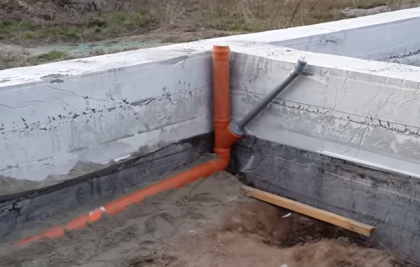

Установка стояка

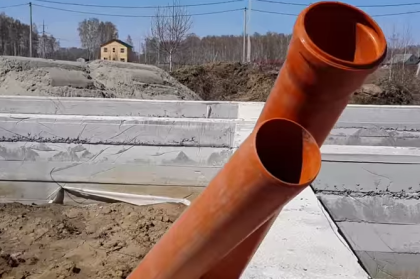

Вертикальная труба – это внутридомовой коллектор, к которому подходят все трубопроводы. В нижней точке она подсоединяется к трубе, которая проходит через отверстие в фундаменте и выводит стоки из дома. Именно со стояка начинают монтаж внутренней канализации.

Шаг 1. В месте будущего вертикального коллектора на стене карандашом отмечают ось стояка. При необходимости делают штробу, по ширине и глубине немного превышающей диаметр трубы. Более простой случая – наружное крепление стояка к стене при помощи кронштейнов и хомутов.

Шаг 2. Собирают предварительно трубопровод и прикладывают его к стене для проверки, не забывая о ревизионном люке и фитингах для подключения горизонтальной разводки. На этом этапе отмечают и места установки крепежей.

Шаг 3. Поправляют погрешности в сборке труб и с применением всех уплотнителей собирают стояк.

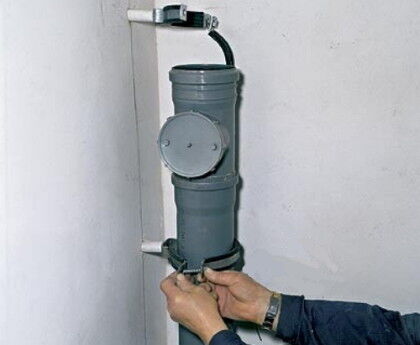

Шаг 4. Подсоединяют стояк внизу к трубе, выходящей наружу, и крепят на стене при помощи хомутов. На этом этапе нужно позаботиться об организации вентиляции.

Теперь можно приступать к монтажу разводки.

Установка горизонтальных внутренних труб

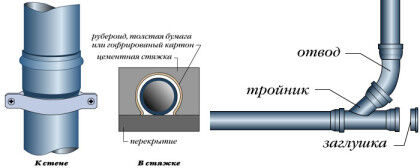

Разводку также можно проложить в стене, полу или прикрепить к стене при помощи хомутов, находящимися друг от друга на расстоянии максимум в 50 см. Монтаж горизонтальных трубопроводов принципиально не отличается от стояка. Главное – не забыть про угол наклона.

Собирать трубы начинают от стояка к сантехнике. На последнем этапе подключают к санитарному оборудованию.

На этом установку внутренней системы можно считать законченной.

Наружная канализация

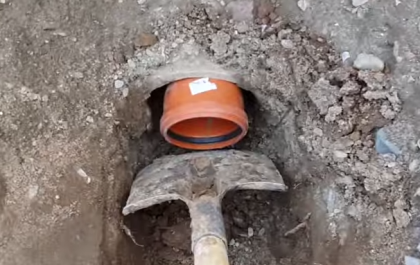

Внедомовая канализационная сеть начинается с трубопровода, выходящего из фундамента дома, а заканчивается одним из способов утилизации стоков:

• выгребной ямой;
• септиком с почвенной доочисткой;
• локальной станцией аэрационной обработки стоков.

Наружный трубопровод укладывают в соответствии с несколькими правилами:

• он должен проходить ниже глубины промерзания грунта, указанной для различных регионов в СНиП 23-01-99*;
• если заглубить трубу не получается, то нужно ее утеплить;
• на повороте трубопровода и на каждых 10 м прямого участка нужно устанавливать ревизионные колодцы;

Укладка трубы производится достаточно просто:

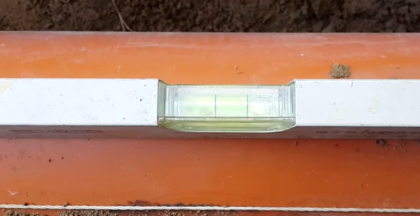

• сначала копается траншея в соответствии с глубиной промерзания и соблюдением уклона в сторону устройства сбора или утилизации стоков;

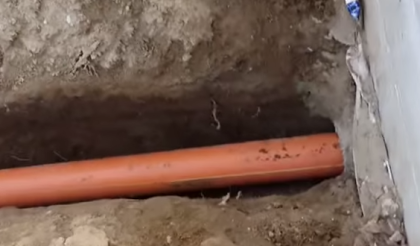

  Укладка трубы в траншею

• на дно канав отсыпается десятисантиметровая подушка, представляющая собой смесь глины и песка;
• этой же смесью засыпается пространство между стенками траншеи и трубой;
• после этого производится отсыпка грунтом и восстановление ландшафта.

Одновременно с монтажом магистрали обустраивается выгребная яма или станция очистки.

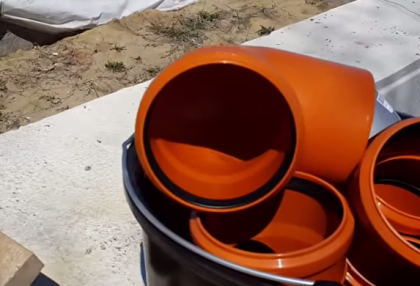

Цены на канализационные трубы

Как сделать выгребную яму?

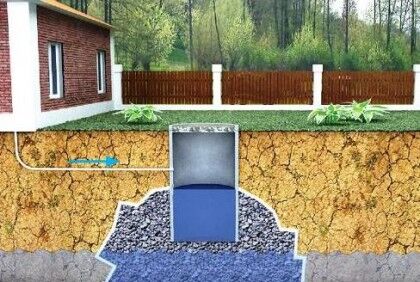

Это самый простой вариант наружной канализации. Яма может быть резервуаром без дна, в котором обустроена почвенная фильтрация, но такой вид наихудший и не подходит при наличии фекальных стоков. Безопаснее, когда выгребная яма представляет собой герметичную емкость. В этом случае периодически приходится нанимать ассенизаторскую машину для откачки сточных вод, поэтому для больших домов это небюджетный вариант.

Выгребная яма – устаревший метод, для обустройства которого можно применить различные материалы.

1. Бетонные кольца, установленные в котлован на бетонное основание. Можно также в качестве первого элемента использовать заводское кольцо с дном.

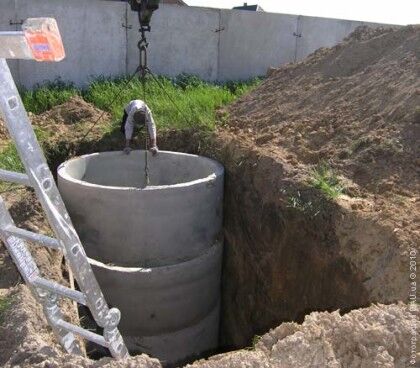

   Выгребная яма из бетонных колец

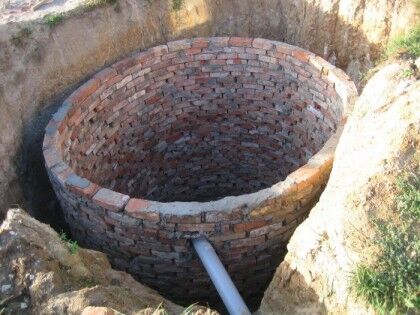

2. Еще одним традиционным вариантом является резервуар с бетонным дном и кирпичными стенами.


   Выгребная яма из кирпича

3. Можно взять готовую пластиковую емкость или сделать ее самостоятельно из пластмассовой толстостенной трубы.

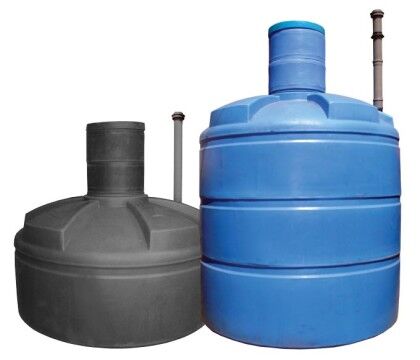

   Пластиковые выгребные ямы

4. Иногда применяют металлические сварные резервуары.

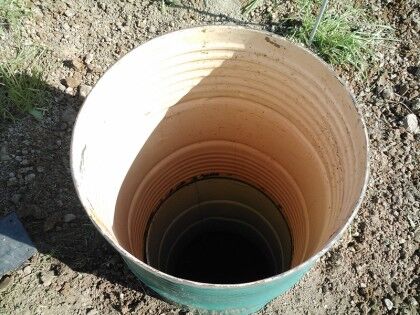

   Выгребная яма из металлических бочек

Выгребную яму можно обустраивать, если домом пользуются нечасто, а количество санитарного оборудования минимально и его эксплуатирует небольшое количество жильцов.

В других случаях лучше выбрать септик с почвенной доочисткой или станцию аэрационной обработки стоков.

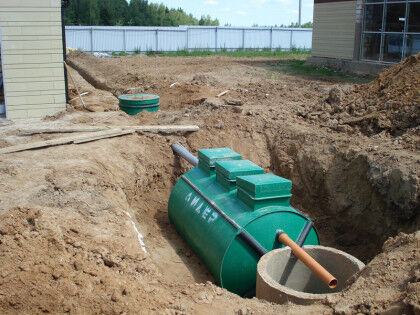

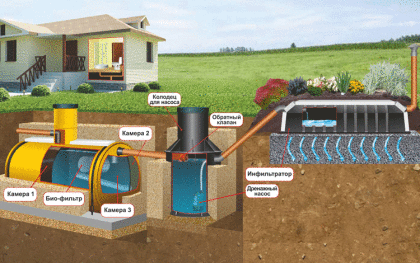

Септик

Этот вид утилизации стоков состоит из нескольких компонентов.

1. В первом отсеке происходит осаждение тяжелых частиц и процесс анаэробного окисления загрязнений. При достаточно большом количестве стоков роль отстойника выполняют 2 соединенных друг с другом системой переливов резервуара.

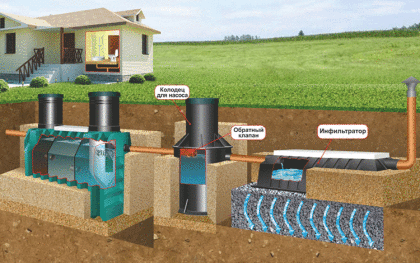

2. Частично осветленная вода поступает на ступень почвенной фильтрации, которая в зависимости от вида грунта и уровня залегания грунтовых вод может быть представлена в виде фильтрационного колодца, полей фильтрации или поглощения. Здесь оставшиеся загрязнители задерживаются в фильтрующем слое, например, щебне, подвергаются дальнейшему разложению. Очищенная вода поступает в грунт.

На рынке представлены готовые модели, но септик также можно изготовить самостоятельно. Чаще всего для этой цели применяют:

• бетонные кольца;
• сварные металлические емкости;

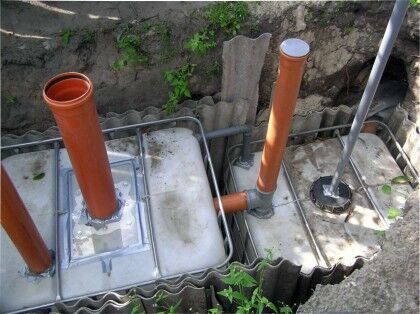

• еврокубы или другие герметичные резервуары из пластика.

Каждый из этих видов септиков имеет свои особенности монтажа. В общем случае установка включает в себя следующие действия:

• рытье котлована, превышающего в длине и ширине размеры емкостей на 30-50 см;
• выравнивание дна и отсыпка песчаной подушки толщиной в 15 мм;
• для бетонных и легких пластиковых резервуаров – заливка бетонного основания;
• установка емкости или ее элементов;
• подсоединение к подающей и отводящей трубе;
• обустройство почвенной доочистки;
• установка люков;
• обратная засыпка.

Для предотвращения распространения зловония от септика и улучшения процесса очистки рекомендуется вносить в резервуары биопрепараты. Примерно раз в год нужно будет нанимать ассенизаторскую машину для откачки осадка из септика.

Модель септика Чисток	Производительность (м.куб/сут.)	Цена, руб.
Септик Чисток 1800	0,65	33490
Септик Чисток 2000	0,70	34280
Септик Чисток 2500	0,85	36840
Септик Чисток 2500Н	0,85	40440
Септик Чисток 3000	1	45400
Септик Чисток 4000	1,3	51740
Септик Чисток 5000	1,7	62040
Септик Чисток 6000	2	65200
Септик Чисток 7000	2,5	73120
Септик Чисток 9000	3	86160

Модель	Описание	Объем	Производительность	Цена, тыс. руб.
Локальная очистная установка «ТЕРМИТ-1,2Ф»	Септик выполнен из линейного полиэтилена толщина до 20 мм. Общий обьём 1200 литров. Локальная очистная установка имеет прямоугольную форму длиной 1310 мм, шириной 1160 мм, высотой 1040/1540 — без горловины и с горловиной.	1,2 м3	0,35 м3 в сутки 1-2 пользователя	18
Локальная очистная установка «ТЕРМИТ-2Ф»	Септик выполнен из линейного полиэтилена толщина до 20 мм. Общий обьём 2000 литров. Локальная очистная установка имеет прямоугольную форму длиной 1700 мм, шириной 1200 мм, высотой 1450/2050 — без горловины и с горловиной.	2 м3	0,7 м3 в сутки 2-4 пользователя	28,6
Локальная очистная установка «ТЕРМИТ-2,5Ф»	Септик имеет прямоугольную форму длиной 1,8 метра, шириной 1,2 метра, высотой 1450/2050 — без горловины и с горловиной. В септике предусмотрены две горловины. Первое диаметром 500 мм. с крышкой из полиэтилена для откачки активного ила, образующегося в процессе эксплуатации септика. Второе, диаметром 700 мм с крышкой, люком из полиэтилена для технологического обслуживания фильтрующего элемента и откачки ила из второй секции. Корпус фильтрующего элемента выполнен из полиэтилена.	2,5 м3	1 м3 в сутки 3-5 пользователей	32,4
Локальная очистная установка «ТЕРМИТ-3Ф»	Септик имеет прямоугольную форму длиной 2220 мм, шириной 1160 мм, высотой 1385/2030 — без горловины и с горловиной. В септике предусмотрены две горловины. Первое диаметром 500 мм. с крышкой из полиэтилена для откачки активного ила, образующегося в процессе эксплуатации септика. Второе, диаметром так же 500 мм с крышкой, люком из полиэтилена для технологического обслуживания фильтрующего элемента и откачки ила из второй секции. Корпус фильтрующего элемента выполнен из полиэтилена.	3,0 м3	1,4 м3 в сутки 4-6 пользователей	37,8
Локальная очистная установка «ТЕРМИТ-3,5Ф»	Септик имеет прямоугольную форму длиной 2,3 метра, шириной 1,2 метра, высотой 1450/2050 — без горловины и с горловиной. В септике предусмотрены две горловины. Первое диаметром 500 мм. с крышкой из полиэтилена для откачки активного ила, образующегося в процессе эксплуатации септика. Второе, диаметром 700 мм с крышкой, люком из полиэтилена для технологического обслуживания фильтрующего элемента и откачки ила из второй и третьей секции. Корпус фильтрующего элемента выполнен из полиэтилена.	3,5 м3	1,8 м3 в сутки 5 -7 пользователей	39,8
Локальная очистная установка «ТЕРМИТ-5,5Ф»	Выполнен из линейного полиэтилена толщина до 20 мм. Общий обьём 5500 литров. Септик имеет прямоугольную форму длиной 2,3 метра, шириной 1,7 метра, высотой 2,6 м (с горловиной). В септике предусмотрены две горловины. Первое диаметром 500 мм. с крышкой из полиэтилена для откачки активного ила, образующегося в процессе эксплуатации септика. Второе, диаметром 700 мм с крышкой, люком из полиэтилена для технологического обслуживания фильтрующего элемента и откачки ила из второй и третьей секции.	5,5 м3	2,5 м3 в сутки 7-11 пользователей	59,8
ЛОС «ТЕРМИТ-ЭКОНОМ-2Ф»	Септик двухкамерный с фильтрующим элементом.	2 м3	0,7 м3 в сутки 2-4 пользователя	27,3
ЛОС «ТЕРМИТ-ЭКОНОМ-2,5Ф»	Септик двухкамерный с фильтрующим элементом.	2,5 м3	1 м3 в сутки 3-5 пользователей	31
ЛОС «ТЕРМИТ-ЭКОНОМ-3Ф»	Септик трёхкамерный с фильтрующим элементом.	3 м3	1,4 м3 в сутки 5-7 пользователей	34
ЛОС «ТЕРМИТ-ЭКОНОМ-3,5Ф»	Септик трёхкамерный с фильтрующим элементом.	3,5 м3	1,4 м3 в сутки 5-7 пользователей	36
ЛОС «ТЕРМИТ-ЭКОНОМ-5,5Ф»	Септик трёхкамерный с фильтрующим элементом. Выполнен из линейного полиэтилена толщина до 20 мм. Общий обьём 5500 литров. Септик имеет прямоугольную форму длиной 2,3 метра, шириной 1,7 метра, высотой 2,6 м (с горловиной).	5,5 м3	2,5 м3 в сутки 7-11 пользователей	56,3
Септик-накопитель «Термит-1,2Н»	Выполнен из полиэтилена низкого давления высокой плотности. Толщина стенок ёмкости до 20 мм. Общий обьём 1200 литров. Септик имеет прямоугольную форму длиной 1310 мм, шириной 1160 мм, высотой 1040/1540 — без горловины и с горловиной. В септике предусмотрена горловина диаметром 650 мм с крышкой из полиэтилена для откачки активного ила из двух камер, образующегося в процессе эксплуатации септика.	1,2 м3	—	17 000

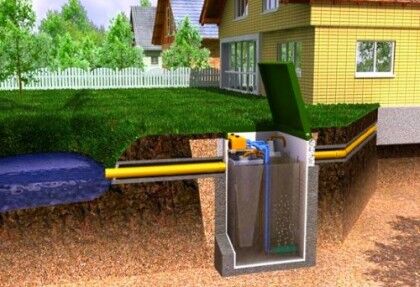

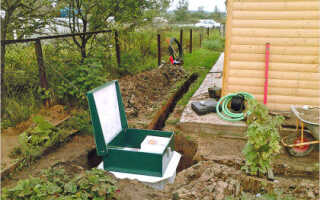

Станции биоочистки

Это самые современные и эффективные системы. Степень очистки воды в них составляет почти 100 %. Воду после станций можно применять для полива и других технических нужд или же сбросить на рельеф или водоем без ущерба для окружающей среды. Их отличительной чертой является наличие компрессора, нагнетающего воздух, в присутствии которого специальные микроорганизмы полностью разлагают загрязнители.

Минусом системы является стоимость и энергозависимость.

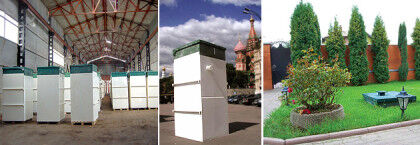

Можно обустроить аэрационную станцию и самостоятельно, но лучше приобрести готовое оборудование в виде пластикового контейнера с компрессором. Вариантов предлагается много.

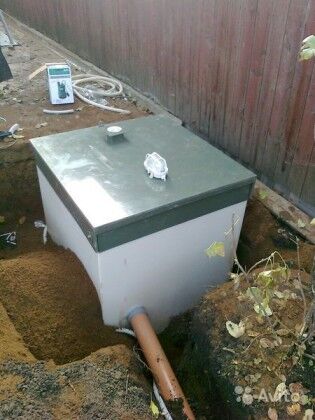

Установить их можно самостоятельно. Монтаж расписан в инструкции к устройству и отличается от установки простого септика подключением к электросети и отсутствием необходимости обустройства почвенной очистки.

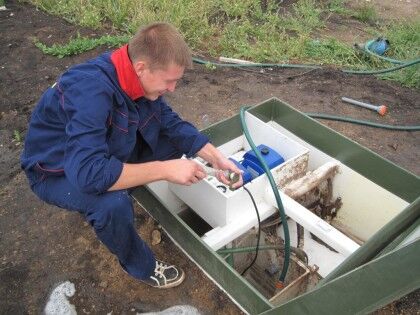

Для обслуживания станции нужно будет раз в год вызывать машину для откачки ила и из осадка отстойника или же производить это самостоятельно.

Таким образом, провести качественную канализацию в дачном домике вполне можно самостоятельно. Главное – составить подробную схему и учесть все нюансы.
